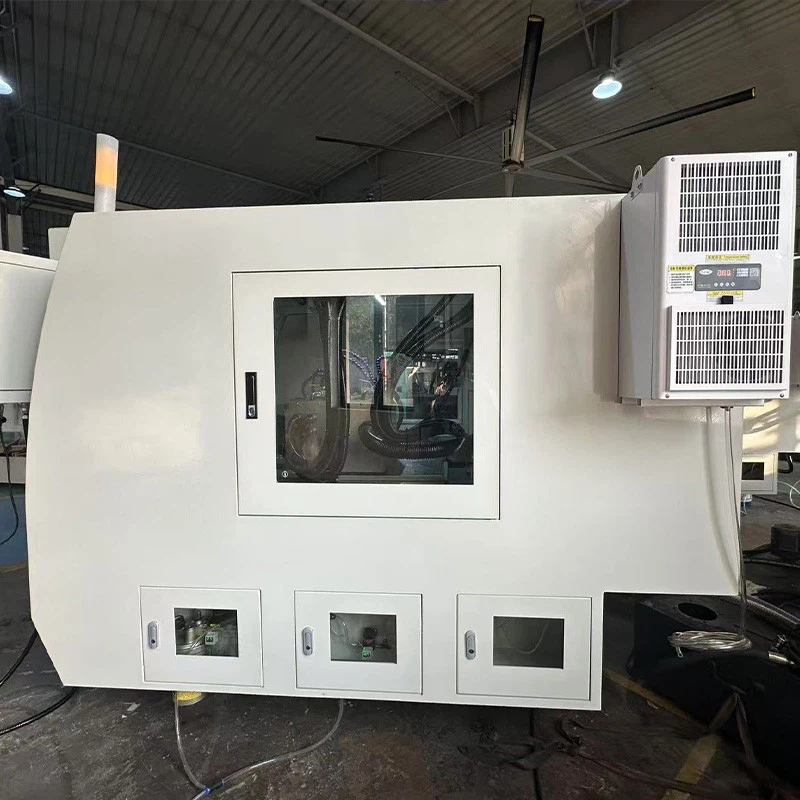

Struttura superiore e precisione a livello di micron
La base della macchina per macinazione interna CNC e i componenti critici sono realizzati in ghisa di alta qualità FC-30, elaborate attraverso la normalizzazione artificiale e l'invecchiamento naturale per eliminare lo stress interno. Tutti i componenti strutturali sono lavorati in un'unica configurazione utilizzando apparecchiature di livello mondiale di Yasda, Mitsui Seiki, Toshiba ed ELB, garantendo l'accuratezza a livello di micron e stabilire una solida base per le prestazioni di precisione.
Design di lubrificazione e raffreddamento intelligente
Un sistema di lubrificazione automatica mantiene continuamente le guide della macchina e le viti a sfera ad alta precisione, garantendo una lunga durata e una precisione costante. Il sistema di raffreddamento è separato dal corpo della macchina, eliminando efficacemente le vibrazioni e migliorando la dissipazione del calore, contribuendo così alla stabilità di lavorazione generale.
Mandrino di macinazione ad alta rigidità
Il mandrino di macinazione adotta una struttura della manica del cuscinetto ad alta precisione FAG, che non richiede lubrificazione separata, semplifica la manutenzione ed elimina il contatto da metallo a metallo. Ciò si traduce in elevata rigidità, alta precisione e una durata quasi permanente quasi esente da manutenzione. Per applicazioni speciali, è disponibile un mandrino elettrico opzionale per aumentare la velocità lineare della ruota per prestazioni migliorate.
Sistema CNC Siemens avanzato
La macinatura interna CNC IG200 è dotata del sistema di controllo CNC Siemens 828D, ottimizzato attraverso lo sviluppo secondario per offrire un'interfaccia intuitiva. In combinazione con servi motori Siemens ad alte prestazioni, garantisce una perfetta compatibilità con il sistema di azionamento. Il sistema di controllo supporta la medicazione e la compensazione automatica, mantenendo una precisione costante di alimentazione e macinazione.
Progettato per la produzione digitale, il sistema garantisce una qualità del prodotto stabile e ripetibile. È dotato di un pannello di fust di fusti in lega di magnesio resistente, pulsanti protetti a classifica IP65, archiviazione permanente dei dati senza batterie e interfacce come Ethernet e USB per il monitoraggio e la modifica del programma online. Ulteriori caratteristiche come cicli di lavorazione animata e programmazione grafica migliorano ulteriormente l'efficienza operativa.
Sistemi di feed e collabori ad alta precisione
L'asse Z adotta una guida lineare ad alta precisione precaricata, in grado di resistere a carichi multidirezionali mantenendo a basso attrito e contraccolpo zero, garantendo una vera risoluzione di programmazione di 0,001 mm. Le viti a sfera di alta qualità offrono un'eccellente conservazione e accuratezza posizionale. La paletta del mandrino del pezzo utilizza un mandrino portante manica e l'asse X raggiunge una velocità di viaggio massima di 10 m/min con una risoluzione di alimentazione di 0,001 mm. La macinatura interna del CNC può essere dotata di mandrini di tipo cinematografico, Chucks a 3 jaw idraulici e dispositivi di medicazione a ruote a rulli, soddisfacendo completamente le diverse esigenze di macinatura interna ad alta precisione.
Etichetta sexy: Macchina interna CNC, Cina produttori di macchine per macinazione interna CNC, fornitori, fabbrica
Parametro tecnico
|
ARTICOLO |
Unità |
Modello della macchina:Ig200 |
|
Gamma di diametro interno macinato |
mm |
Φ6-200 |
|
Profondità massima del foro di macinazione |
mm |
170 |
|
Diametro girevole sulla superficie del letto |
mm |
400 |
|
Abbassa il cerchio esterno del pezzo |
mm |
220 |
|
Massimo tratto di worktable |
mm |
410 |
|
Velocità del mandrino della testa di lavoro |
r.p.m |
50-1500 |
|
Velocità di alimentazione della piastra di scorrimento del tavolo del mandrino |
m/min |
20 |
|
X Velocità di alimentazione dell'asse |
m/min |
0.1-15 |
|
Velocità di alimentazione dell'asse z |
m/min |
0.1-10 |
|
Unità di movimento minimo dell'asse x |
mm |
0.001 |
|
Unità di movimento minimo dell'asse z |
mm |
0.001 |
|
Angolo di regolazione del mandrino |
Deg |
Davanti a 2 gradi posteriori 20 gradi |
|
Metodo di alimentazione |
Servo motore automatico |
|
|
Velocità del mandrino (mandrino elettrico) |
RPM |
20000/40000/60000 |
|
Motore ruota |
KW |
7.5 |
|
Potenza motore servo dell'asse x |
KW |
2.2 |
|
Power motorio servo dell'asse z |
KW |
2.2 |
|
Potenza del servomo |
KW |
1.5 |
|
Potenza motore della pompa dell'acqua di raffreddamento |
KW |
0.75 |
|
Dimensione dell'attrezzatura (lunghezza * larghezza * altezza) |
mm |
2400*1930*1790mm |
|
Peso della macchina |
KG |
4000 |
